Hochvolt-Systeme in Nutzfahrzeugen arbeiten mit Spannungen von bis zu 800 Volt. Ein Kontakt mit spannungsführenden Teilen kann tödlich sein, denn bereits ab 50 Volt Wechselspannung oder 120 Volt Gleichspannung besteht Lebensgefahr. Die sichere Arbeit an HV-Systemen erfordert deshalb mehr als guten Willen: Sie verlangt Qualifikation, definierte Sicherheitsprozeduren und die richtige Ausrüstung. Maßgeblich ist dabei die EU-Richtlinie 2009/104 (Arbeitsmittel) in der jeweiligen nationalen Umsetzung. Sie definiert den Rahmen für Qualifikationsanforderungen an Arbeiten an Fahrzeugen mit Hochvolt-Systemen. Wer am E-Lkw arbeitet, muss zudem zwingend nach IEC 60900 (isoliertes Werkzeug) und einschlägigen IEC-/EN-Normen für HV-Werkzeug vorgehen.
Dieser Artikel richtet sich an Werkstattleiter und Mechaniker, die Hochvolt-Arbeiten an Nutzfahrzeugen durchführen oder die Voraussetzungen dafür schaffen wollen. Er beschreibt zudem die Qualifikationsstufen, die fünf Sicherheitsregeln der Elektrotechnik, die konkrete Freischaltprozedur und die Notfallmaßnahmen – praxisnah und verbindlich. HV-qualifizierte Mechatroniker zu finden ist allerdings eine eigene Herausforderung, daher ist jede vorhandene Fachkraft kostbar. Marktdaten und Förderkulissen für Nutzfahrzeug-Elektromobilität liefern je nach Land die zuständigen nationalen Förderstellen.
Hochvolt-Arbeiten sind Arbeiten an elektrischen Systemen mit Spannungen über 60 Volt Gleichspannung oder 30 Volt Wechselspannung in Nutzfahrzeugen. Sie unterliegen daher den nationalen Vorschriften für Arbeiten an elektrisch betriebenen Fahrzeugen (umgesetzt aus EU 2009/104). Zudem dürfen nur qualifizierte Personen sie ausführen, und zwar nach strenger Sicherheitsunterweisung und mit spezieller persönlicher Schutzausrüstung.
Welche HV-Qualifikationsstufen gibt es im Detail?
| Baustein | Umfang | Normative Grundlage |
|---|---|---|
| HV-Qualifikation Team | Schulung Stufe 2S, 3 bis 5 Tage pro Kopf | Fachkundige Person für Arbeiten an elektrisch betriebenen Fahrzeugen (national geregelt, EU 2009/104) |
| Isolierte HV-Werkzeuge | Vollständiger Satz isolierter Werkzeuge | IEC 60900 / EN 60900 |
| HV-Sicherheitsbereich | Abgesperrter Arbeitsbereich, Kennzeichnung, Zutrittsregelung | Nationale Vorschriften (EU 2009/104), IEC 60364 |
| HV-Batterieprüfstand | Isolationsprüfung, Zellendiagnose, Kapazitätstest | Herstellervorgaben / nationale HV-Vorschriften |
| Mehrmarkendiagnose mit HV-Modul-Zugriff (herstellerabhängig) | Alltrucks Mehrmarkendiagnose KTS Truck V3; Funktionsumfang im Rahmen der OEM-Portalfunktionen | Alltrucks-Partnerkonditionen – sprechen Sie uns an |
| Ladeinfrastruktur Werkstatt | AC-Wallbox (Einstieg) bis DC-Schnelllader | IEC 60364 / IEC 61851, Herstellervorgaben |
Die nationale Qualifikationsregelung für Arbeiten an Fahrzeugen mit Hochvolt-Systemen (in Umsetzung der EU 2009/104) definiert in den meisten europäischen Ländern drei Qualifikationsstufen. Jede Stufe berechtigt zu bestimmten Tätigkeiten und grenzt zudem klar ab, was nicht erlaubt ist. Die Einhaltung dieser Stufen ist nicht optional: Wer ohne ausreichende Qualifikation an HV-Systemen arbeitet, begeht folglich einen Verstoß gegen Arbeitsschutzvorschriften mit strafrechtlichen Konsequenzen.
Stufe S: Sensibilisierte Person
Stufe S ist die Basisqualifikation für alle Mitarbeiter, die an oder in der Nähe von HV-Fahrzeugen arbeiten. Sie vermittelt dabei Grundwissen über elektrische Gefahren, die Erkennung von HV-Komponenten (orangefarbene Kabel, Warnschilder), das korrekte Verhalten im Notfall und die Grenzen der eigenen Befugnis. Schulungsdauer: ein Tag.
Erlaubt mit Stufe S sind konventionelle Arbeiten an HV-Fahrzeugen, die keinen Eingriff in das HV-System erfordern (Reifenwechsel, Bremsenservice, Ölwechsel, Karosseriearbeiten). Nicht erlaubt ist dagegen jeder Eingriff in HV-Komponenten, ebenso das Öffnen von HV-Abdeckungen und das Trennen von HV-Steckverbindungen.
Stufe 1S: Fachkundig unterwiesene Person
Fachkundig unterwiesene Personen dürfen allgemeine Arbeiten am Fahrzeug, die nicht unmittelbar das HV-System betreffen, durchführen.
Dazu zählen zum Beispiel Karosseriearbeiten, Öl- und Radwechsel, Arbeiten an der konventionellen Bremsanlage in der Nähe von Radnabenmotoren, Arbeiten neben den HV-Leitungen an der Lenkung, dem Verbrennungsmotor, den Achsen usw. sowie Arbeiten am konventionellen Bordnetz (bis 30 V AC und 60 V DC).
Auch umfangreichere mechanische Arbeiten, die unter Umständen in der Nähe von HV-Komponenten können durchgeführt werden, wie Schweiß-, Bohr- und Schleifarbeiten. Dazu ist die Kenntnis der genauen Lage der HV-Komponenten und eine Unterweisung durch den Fachkundigen erforderlich.
Stufe 2S: Fachkundige Person (FHV) für Arbeiten an Hochvolt-Systemen im spannungsfreien Zustand
Stufe 2S ist die zentrale Qualifikation für Mechaniker, die an HV-Systemen arbeiten. Das „S“ steht dabei für „Servicetechnik“ und kennzeichnet die spezifische Ausrichtung auf Fahrzeugwerkstätten. Im Alltrucks-Netzwerk ist die HV-Qualifizierung zudem Teil der Alltrucks Trainings und führt zur Alltrucks-Zertifizierung als Mehrmarken-Systemtechniker. Welche Stufenkombination für welche Mitarbeiter sinnvoll ist, besprechen wir gerne gemeinsam. Die Schulung umfasst folgende Inhalte:
- Aufbau und Funktionsweise von HV-Systemen in NFZ (Batterie, Inverter, E-Motor, Ladegerät)
- Gefahrenpotenziale und Schutzmaßnahmen
- Die fünf Sicherheitsregeln der Elektrotechnik (praxisnah angewendet auf NFZ)
- Freischaltprozedur: Vorbereiten, Freischalten, Spannungsfreiheit feststellen, Erden und Kurzschließen, Abdecken und Absperren
- Umgang mit PSA (persönliche Schutzausrüstung): Isolierhandschuhe, Gesichtsschutz, flammhemmende Kleidung
- Messtechnik: Isolationsmessung, Spannungsfreheitsprüfung
- Notfallmaßnahmen: Erste Hilfe bei Stromunfällen, Brandverhalten von HV-Batterien
Schulungsdauer: drei bis fünf Tage (inkl. praktischer Prüfung). Die Qualifikation muss zudem jährlich durch eine Auffrischungsschulung bestätigt werden.
Stufe 3S: Fachkundige Person mit erweiterten Befugnissen
Stufe 3S berechtigt zur Arbeit an unter Spannung stehenden HV-Komponenten. Diese Tätigkeit ist in der Werkstattpraxis selten, jedoch in bestimmten Diagnosesituationen erforderlich. Zudem qualifiziert Stufe 3S zur Verantwortung als „Anlagenverantwortlicher“ für den HV-Bereich der Werkstatt. Die Schulung baut dabei auf Stufe 2S auf und dauert zwei bis drei Tage zusätzlich. Empfohlen für: Werkstattleiter, Diagnosespezialisten, HV-Bereichsverantwortliche.
Orientierung für die Werkstatt: Eine praxisgerechte Qualifikationsstruktur für eine NFZ-Werkstatt mit vier bis sechs Mechanikern sieht so aus: Alle Mechaniker mindestens Stufe 1, zwei bis drei Mechaniker Stufe 2S, ein Werkstattleiter oder Spezialist Stufe 3S. So lässt sich HV-Arbeit auch bei Krankheit oder Urlaub von qualifiziertem Personal durchführen. Im Alltrucks-Netzwerk ist die HV-Qualifizierung zudem Teil der Alltrucks Trainings und führt zur Zertifizierung als Mehrmarken-Systemtechniker. Die passende Kombination für Ihren Betrieb – sprechen Sie uns dazu gerne an. Detaillierte Informationen zur E-Lkw-Vorbereitung Ihrer Werkstatt finden Sie zudem im entsprechenden Artikel.
Welche 5 Sicherheitsregeln gelten in der Elektrotechnik?
Die fünf Sicherheitsregeln sind das Fundament jeder Arbeit an elektrischen Anlagen – und damit auch an HV-Systemen in Nutzfahrzeugen. Sie gelten zudem ausnahmslos und in genau dieser Reihenfolge. Keine Regel darf folglich übersprungen, abgekürzt oder „aus Erfahrung“ ignoriert werden.
Freischalten
Zunächst wird das HV-System durch Ziehen des Service-Disconnect (manueller HV-Trennschalter) spannungsfrei geschaltet. Anschließend wird der Trennschalter entnommen und durch die arbeitende Person persönlich verwahrt. Bei Fahrzeugen ohne physischen Trennschalter erfolgt die Freischaltung dagegen über die Diagnosesoftware. In diesem Fall muss die Spannungsfreiheit zwingend messtechnisch verifiziert werden.
Gegen Wiedereinschalten sichern
Zunächst wird der Service-Disconnect mit einem persönlichen Schloss gesichert (Lockout/Tagout-Verfahren). Anschließend wird ein Warnschild „Nicht einschalten – es wird gearbeitet“ angebracht. Bei softwarebasierter Freischaltung gilt zudem: Zündschlüssel entnehmen, 12-V-Batterie abklemmen und sichern. Jeder beteiligte Mitarbeiter bringt dabei sein eigenes Schloss an. Folglich darf das System erst wieder eingeschaltet werden, wenn alle Schlösser entfernt sind.
Spannungsfreiheit feststellen
Mit einem zweipoligen Spannungsprüfer (geprüft nach nationalen Betriebssicherheitsvorschriften, EU 2009/104) wird an den freizuschaltenden Komponenten die Spannungsfreiheit gemessen. Wichtig dabei: Zunächst wird der Spannungsprüfer an einer bekannten Spannungsquelle auf Funktion geprüft, dann am Fahrzeug gemessen, danach erneut an der bekannten Quelle geprüft (Prüfsequenz: Leben – Tot – Leben). Achtung: Nach dem Abschalten können Kondensatoren im HV-System noch 5 bis 10 Minuten Restspannung führen. Deshalb ist die herstellerspezifische Wartezeit einzuhalten.
Erden und Kurzschließen
An herkömmlichen Starkstromanlagen werden nach der Freischaltung Erdungs- und Kurzschlussvorrichtungen angebracht. Bei HV-Systemen in Fahrzeugen ist diese Regel jedoch eingeschränkt: Aufgrund der Batteriearchitektur kann nicht geerdet und kurzgeschlossen werden wie bei stationären Anlagen. Stattdessen gilt: Isolationsmessung durchführen, isolierende Abdeckungen anbringen, Messpunkte kontrollieren.
Benachbarte, unter Spannung stehende Teile abdecken oder absperren
Alle HV-Komponenten, an denen nicht gearbeitet wird, die aber in Reichweite liegen, werden mit isolierenden Abdeckungen versehen oder abgesperrt. Zudem müssen orangefarbene HV-Leitungen, die nicht getrennt wurden, als potenziell spannungsführend behandelt und geschützt werden. Anschließend wird der Sicherheitsbereich durch Absperrband oder mobile Absperrungen markiert.
„Die fünf Sicherheitsregeln sind die Grundlage jeder Arbeit an elektrischen Anlagen – ausnahmslos, in fester Reihenfolge und ohne Abkürzung.“— Anerkannter Stand der Technik (national geregelt, EU 2009/104)
Wie funktioniert die HV-Freischaltprozedur in der Praxis?
Die Freischaltung eines HV-Systems im Nutzfahrzeug folgt einem definierten Ablauf. Abweichungen von dieser Prozedur sind deshalb nicht zulässig – auch nicht unter Zeitdruck.
Vor der Freischaltung
- Fahrzeugtyp und HV-System identifizieren (Herstellerdokumentation konsultieren)
- Lage des Service-Disconnect und aller HV-Komponenten lokalisieren
- PSA anlegen: Isolierhandschuhe, Gesichtsschutz, flammhemmende Kleidung, isolierendes Schuhwerk
- Messtechnik bereitstellen und Funktion prüfen
- Rettungsausrüstung prüfen: CO2-Feuerlöscher erreichbar, Rettungshaken vorhanden, Notrufnummern ausgehangen
- Zweite Person informieren (Buddy-Prinzip bei HV-Arbeiten empfohlen)
Während der Freischaltung
Zunächst Zündung ausschalten, Schlüssel abziehen. Service-Disconnect ziehen und persönlich verwahren. Anschließend persönliches Schloss anbringen (Lockout). Warnschild „Nicht einschalten“ anbringen. Herstellerspezifische Entladezeit abwarten (typisch: 5–10 Minuten). Danach Spannungsfreiheit mit zweipoligem Prüfer feststellen (Leben-Tot-Leben-Sequenz). Isolationswiderstand messen. Schließlich Ergebnis dokumentieren.
Nach Abschluss der Arbeiten
Zunächst alle Werkzeuge und Materialien aus dem HV-Bereich entfernen. Isolierende Abdeckungen abnehmen. Anschließend Sichtprüfung: Sind alle Steckverbindungen korrekt gesteckt, alle Abdeckungen montiert? Service-Disconnect einsetzen. Funktionsprüfung des HV-Systems über Diagnosesoftware. Probelauf. Schließlich Dokumentation abschließen.

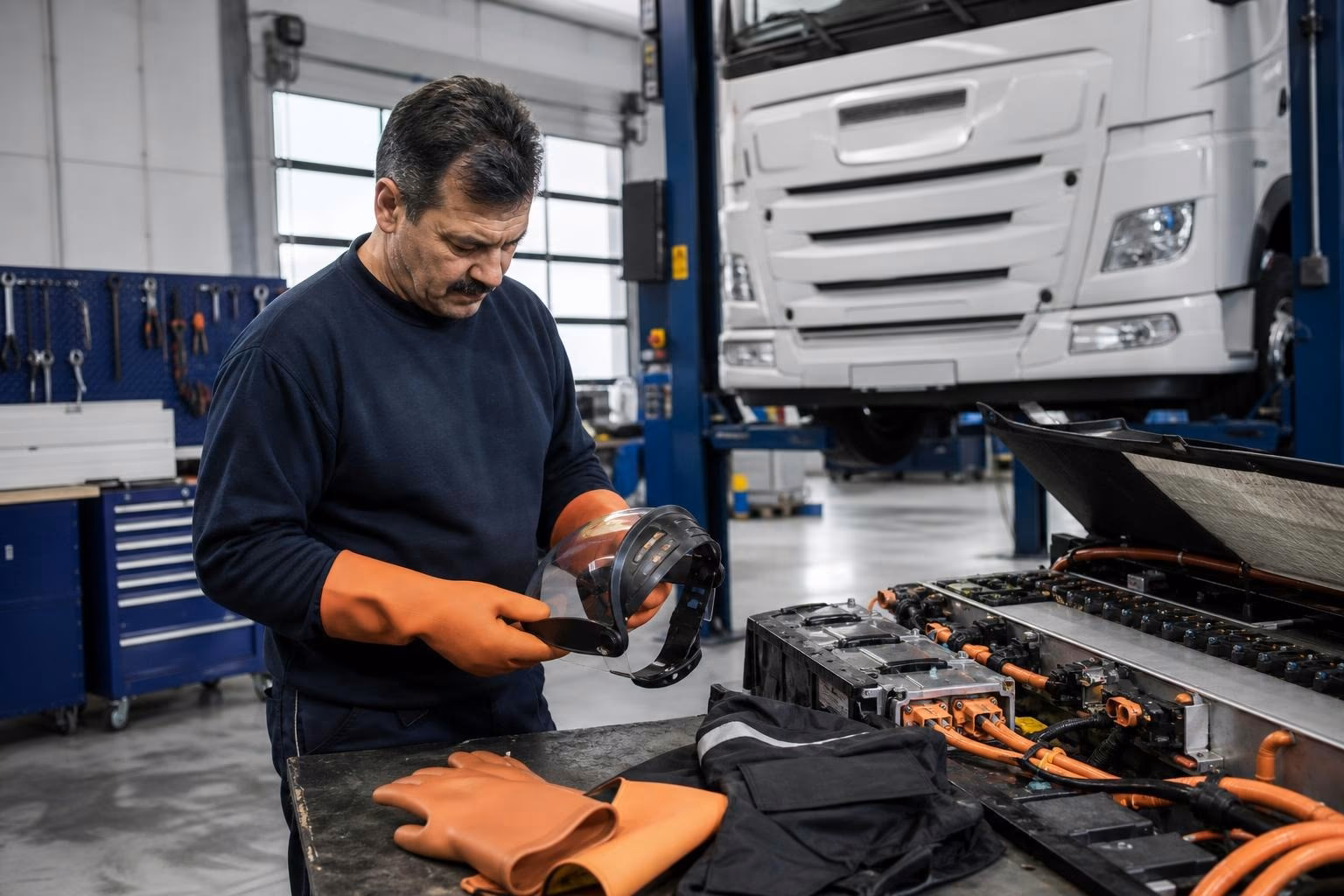

Welche persönliche Schutzausrüstung ist beim HV-Arbeiten zwingend?
Die PSA für HV-Arbeiten muss vor jeder Benutzung geprüft werden. Beschädigte PSA darf zudem nicht verwendet werden, denn es gibt keinen „das geht noch“-Spielraum. Wer tiefer einsteigen möchte, findet außerdem im Beitrag zu E-Lkw-Werkstatt-Ausstattung weiterführende Hinweise.
| PSA-Element | Anforderung | Prüfung | Lebensdauer |
|---|---|---|---|
| Isolierhandschuhe | Klasse 0 (1.000 V) oder 00 (500 V) | Vor jeder Benutzung Druckluft, halbjährlich elektrisch | max. 12 Monate ab Erstprüfung |
| Überzieh-Lederhandschuh | Mechanischer Schutz über Isolierhandschuh | Sichtprüfung auf Beschädigung | Ersatz bei sichtbarem Verschleiß |
| Gesichtsschutz | Schutzbrille mit Seitenschutz oder Gesichtsvisier | Sichtprüfung auf Risse und Trübung | Ersatz bei Beschädigung |
| Flammhemmende Kleidung | Schutz gegen Lichtbogen (Arc Flash) | Sichtprüfung, Waschhinweise beachten | Ca. 2 bis 3 Jahre je nach Nutzung |
| Isolierendes Schuhwerk | Sicherheitsschuhe mit isolierender Sohle | Sichtprüfung auf Sohlenverschleiß | Ca. 12 bis 24 Monate |
Welche Notfallmaßnahmen müssen HV-Fachkräfte beherrschen?
Trotz aller Sicherheitsvorkehrungen muss jede Werkstatt auf den Notfall vorbereitet sein. Die Notfallmaßnahmen müssen deshalb regelmäßig geübt werden – nicht nur theoretisch besprochen.
Stromunfall
- Eigenschutz hat Vorrang: Niemals die verunfallte Person berühren, solange sie mit spannungsführenden Teilen in Kontakt steht
- Freischalten: Not-Aus betätigen oder Stromquelle trennen – nur mit isolierenden Hilfsmitteln (Rettungshaken, isolierende Matte)
- Notruf: 112 – Hinweis auf Hochvoltunfall geben
- Erste Hilfe: Bewusstsein prüfen, Atmung prüfen, bei Herz-Kreislauf-Stillstand sofort Reanimation beginnen (30:2)
- AED (Defibrillator): Schnellstmöglich einsetzen – jede Werkstatt mit HV-Bereich sollte über einen AED verfügen
Batteriebrand
- Thermal Runaway: HV-Batterien können bei Beschädigung in einen unkontrollierten Temperaturanstieg geraten (Thermal Runaway), der zu Brand und Explosion führen kann
- Löschmittel: Wasser in großen Mengen ist das empfohlene Löschmittel für Lithium-Ionen-Batterien. CO2-Löscher können den Brand nicht nachhaltig löschen, sind aber für die Erstbekämpfung geeignet
- Evakuierung: Werkstatt räumen, Feuerwehr alarmieren (Hinweis: Hochvolt-Batteriebrand), giftige Gase beachten (Flusssäure-Exposition)
- Quarantäne: Beschädigte HV-Batterien müssen mindestens 48 Stunden in einem Quarantänebereich (im Freien, mindestens 5 m Abstand zu Gebäuden) überwacht werden
Pflicht: Erstellen Sie zunächst einen Notfallplan für HV-Unfälle und hängen Sie ihn gut sichtbar im HV-Sicherheitsbereich aus. Der Plan muss dabei Notrufnummern, Rettungskette, Lage des AED und des Feuerlöschers sowie Evakuierungswege enthalten. Üben Sie zudem die Notfallmaßnahmen mindestens zweimal jährlich mit allen Mitarbeitern. Weitere Informationen zur Einrichtung Ihres E-Lkw-Werkstattbereichs und zur Investitionsplanung finden Sie anschließend in den entsprechenden Artikeln.
„Der Notfallplan gehört gut sichtbar an die Hebebühne im HV-Bereich. Mindestens zweimal jährlich Ernstfallübung inklusive Reanimation am Phantom.“— Anerkannter Stand der Technik (national geregelt, EU 2009/104)
Was regeln die nationalen HV-Vorschriften (EU 2009/104)?
Die nationalen Vorschriften für Arbeiten an Fahrzeugen mit Hochvolt-Systemen – in Umsetzung der EU-Richtlinie 2009/104 – bilden das zentrale Regelwerk. Sie sind zudem keine Empfehlung, sondern der anerkannte Stand der Technik und damit die Grundlage für Gefährdungsbeurteilungen, Betriebsanweisungen und Unterweisungen. Die wichtigsten Inhalte: Wer tiefer einsteigen möchte, findet außerdem im Beitrag zu Inspektions-Checkliste weiterführende Hinweise.
- Definition der Qualifikationsstufen 1 bis 3S
- Anforderungen an den Arbeitsplatz (HV-Sicherheitsbereich)
- Anforderungen an Werkzeuge, PSA und Messtechnik
- Freischaltprozedur und die fünf Sicherheitsregeln
- Notfallmaßnahmen und Erste Hilfe
- Dokumentationspflichten
- Besondere Anforderungen an Hebebühnen und Hebeeinrichtungen für HV-Fahrzeuge
- Qualifikationsstand aller Mitarbeiter erfassen: Wer hat welche HV-Stufe? Wann ist die nächste Auffrischung fällig?
- PSA beschaffen und Prüfzyklus definieren: Isolierhandschuhe, Gesichtsschutz, flammhemmende Kleidung
- Freischaltprozedur als verbindliche Betriebsanweisung erstellen und im HV-Bereich aushängen
- Notfallplan erstellen: Notrufnummern, Rettungskette, AED-Standort, Evakuierungswege
- Notfallübung planen: Mindestens zweimal jährlich mit allen Mitarbeitern
- Nationale HV-Vorschriften (in Umsetzung der EU 2009/104) beschaffen, lesen und als Grundlage für die Gefährdungsbeurteilung nutzen
- AED (Defibrillator) für den HV-Bereich beschaffen
- HV-Qualifikationspfad im Alltrucks-Netzwerk prüfen: Alltrucks Trainings (Stufen 1/2/3), Zertifizierung als Mehrmarken-Systemtechniker, Alltrucks Mehrmarkendiagnose / Alltrucks KTS Truck V3 (Bosch + Knorr-Bremse-Integration) – Eignung — sprechen Sie uns dazu gerne an
