Lkw-Hebebühnen: Investition, Betrieb und Vorschriften

Die Hebebühne ist das Herzstück jeder Nutzfahrzeug-Werkstatt. Ohne sie stehen Bremsenservice, Fahrwerksdiagnose und Unterbodeninspektion still. Zugleich ist die Anschaffung einer Lkw-Hebebühne eine der kapitalintensivsten Entscheidungen, die ein Werkstattbetreiber trifft – oft im sechsstelligen Bereich. Wer hier falsch plant, bindet Kapital in unpassende Technik und riskiert Stillstandzeiten. Diese bremsen dann den gesamten Betrieb aus. Besonders relevant wird die Planung beim Einstieg in die E-Lkw-Werkstatt, denn elektrische Nutzfahrzeuge haben andere Lastverteilungen und Aufnahmepunkte. Dieser Artikel gibt Ihnen daher einen praxisnahen Überblick über Hebebühnen-Typen, Investitionsplanung, gesetzliche Vorschriften und die Berechnung Ihres Return on Investment. Zudem unterliegen Hebebühnen verbindlich der DIN EN 1493 (Sicherheitsanforderungen Fahrzeug-Hebebühnen), die Konstruktion, Standfestigkeit und Prüfung normativ regelt.

Eine Lkw-Hebebühne ist eine stationäre oder mobile Vorrichtung zum sicheren Anheben von Nutzfahrzeugen für Wartungs- und Reparaturarbeiten. Sie unterliegt zudem der EU-Richtlinie 2009/104 zur Arbeitsmittelbenutzung. Daher muss eine befähigte Person sie jährlich prüfen, um die Verkehrssicherheit im Betrieb nachweislich zu gewährleisten.

Für Nutzfahrzeug-Werkstätten kommen im Wesentlichen drei Systeme in Frage: Stempelhebebühnen, Scherenhebebühnen und die klassische Unterflur-Grube. Jedes System hat dabei spezifische Stärken – und klare Grenzen. Die Wahl des richtigen Typs hängt zudem von Ihrem Fahrzeugspektrum, dem verfügbaren Platz und Ihrer Investitionsbereitschaft ab. Für die parallele Arbeitssicherheit liefert die EU-Richtlinie 2009/104 zur Benutzung von Arbeitsmitteln den verbindlichen Rahmen. Ergänzt wird er durch die harmonisierte Norm EN 1493 für Fahrzeug-Hebebühnen.

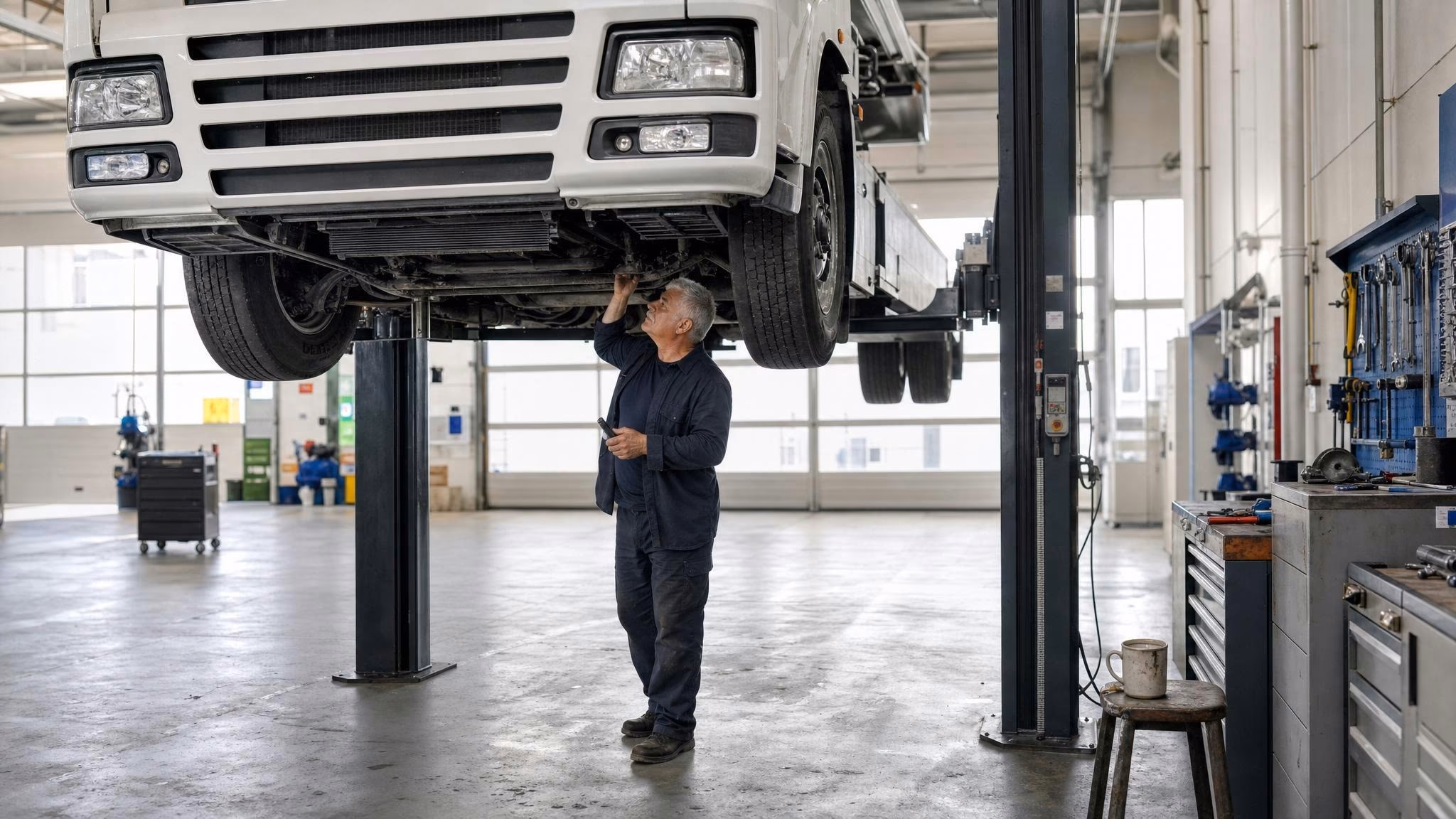

Stempelhebebühnen sind der Standard in der Lkw-Werkstatt. Dabei heben vier oder sechs mobile oder stationäre Hubsäulen das Fahrzeug an den vorgesehenen Aufnahmepunkten an. Moderne Systeme erreichen zudem Tragkräfte von 6,5 t bis 30 t pro Stempel und ermöglichen Hubhöhen bis 1.850 mm. Der große Vorteil: Die Unterbodenfreiheit ist vollständig, alle Komponenten sind frei zugänglich. Deshalb eignen sich Stempelhebebühnen hervorragend für Bremsen-, Achsen- und Auspuffarbeiten. Mobile Varianten bieten außerdem Flexibilität bei der Hallennutzung. Nachteil: Der Hallenboden muss die Punktlasten aufnehmen können. Daher ist eine Bodenprüfung durch einen Statiker vor der Installation zwingend erforderlich.

Scherenhebebühnen heben das Fahrzeug über eine Plattform mittels Scherenmechanismus an. Sie bieten dabei eine stabile, großflächige Aufstandsfläche und eignen sich besonders für Fahrzeuge mit niedrigem Schwerpunkt oder ungewöhnlichen Aufnahmepunkten. Die Tragkraft liegt zudem typisch zwischen 10 t und 40 t. Unterflur-Scherenhebebühnen sind außerdem platzsparend, denn sie schließen im abgesenkten Zustand ebenerdig ab und sind überfahrbar. Die Investition liegt höher als bei Stempelsystemen, dafür entfällt jedoch die Problematik der Punktbelastung. Der Zugang zum Unterboden ist allerdings je nach Bauform eingeschränkter als bei Stempelbühnen.

Die Arbeitsgrube ist die älteste und nach wie vor weit verbreitete Lösung für Nutzfahrzeuge. Sie erfordert dabei keine bewegliche Technik und hat praktisch unbegrenzte Tragkraft. Die Investition beschränkt sich zudem auf den Bau selbst – inklusive Belüftung, Beleuchtung und Absturzsicherung. Deshalb eignen sich Gruben ideal für schnelle Inspektionen und Ölwechsel. Nachteil: Die Arbeitshöhe ist fest, ergonomische Anpassungen sind kaum möglich. Zudem gelten strenge Vorschriften für Belüftung (Explosionsschutz) und Absturzsicherung nach harmonisierten Arbeitsstättenanforderungen.

Die Investition in eine Lkw-Hebebühne muss sich rechnen. Dabei zählt nicht allein die Anschaffung, sondern die Total Cost of Ownership über die typische Nutzungsdauer von 15 bis 20 Jahren. Zur Hebebühne kommen zudem Fundamentarbeiten (statisch geprüfter Hallenboden, ggf. Bodenplattenverstärkung), Elektroinstallation (Drehstromanschluss 400 V, 32 A oder höher), jährliche Wartung und die gesetzlich vorgeschriebenen Prüfungen. Wer tiefer einsteigen möchte, findet außerdem im Beitrag zu Hochvolt-Qualifikation für E-Lkw weiterführende Hinweise.

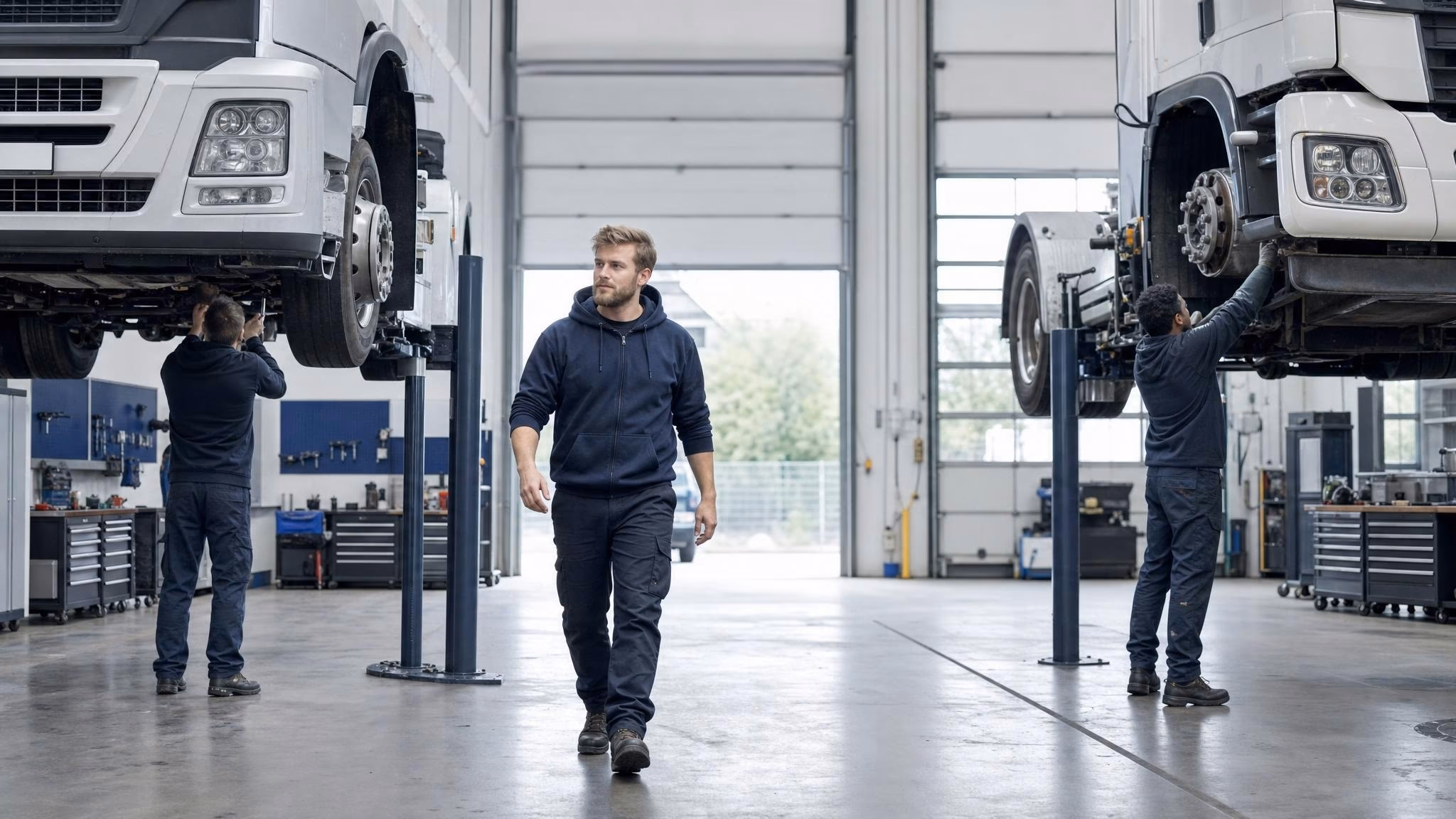

Auf der Ertragsseite kalkulieren Sie dagegen mit der zusätzlichen Kapazität: Eine zweite Hebebühne ermöglicht es, Aufträge parallel statt sequenziell abzuwickeln. Wie stark sich das in zusätzlichen abrechenbaren Stunden niederschlägt, hängt zudem von Auftragslage, Werkstattorganisation und Mitarbeiter-Qualifikation ab. Die Amortisation liegt daher typischerweise im ersten bis zweiten Betriebsjahr.

Bedenken Sie bei der Planung außerdem den Effekt auf Ihre Werkstattauslastung: Eine zusätzliche Hebebühne reduziert Wartezeiten und verbessert dadurch die Durchlaufzeiten erheblich. Diese indirekten Effekte – zufriedenere Flottenkunden, weniger Auftragsablehnungen – sind zudem oft wertvoller als der reine Mehrumsatz.

Hebebühnen unterliegen europaweit einer Reihe von Vorschriften, deren Nichteinhaltung empfindliche Strafen und Haftungsrisiken nach sich zieht. Die wichtigsten Regelwerke daher im Überblick:

• EU-Richtlinie 2009/104 (Arbeitsmittelbenutzung): Regelt europaweit die sichere Benutzung von Arbeitsmitteln. Schreibt unter anderem eine jährliche Prüfung durch eine befähigte Person vor, die in nationale Betriebssicherheitsvorschriften überführt ist.
• EU-Richtlinie 2006/42 (Maschinenrichtlinie): Definiert die Konformitäts- und Sicherheitsanforderungen an Hebebühnen ab Inverkehrbringen – CE-Kennzeichnung, Tragfähigkeit, Standsicherheit, Bedienung.
• EN 1493 (Fahrzeug-Hebebühnen): Harmonisierte europäische Sicherheitsnorm für Konstruktion, Standfestigkeit und Prüfung von Fahrzeug-Hebebühnen.
• Nationale Betriebssicherheitsvorschriften: Verpflichten den Arbeitgeber zur Gefährdungsbeurteilung und zur regelmäßigen Prüfung durch befähigte Personen. Umfasst mechanische, hydraulische und elektrische Überprüfung aller sicherheitsrelevanten Bauteile.
• Harmonisierte Arbeitsstättenregeln (Arbeitsgruben): Regeln Belüftung, Beleuchtung, Absturzsicherung und Explosionsschutz speziell für Unterflur-Arbeitsplätze.

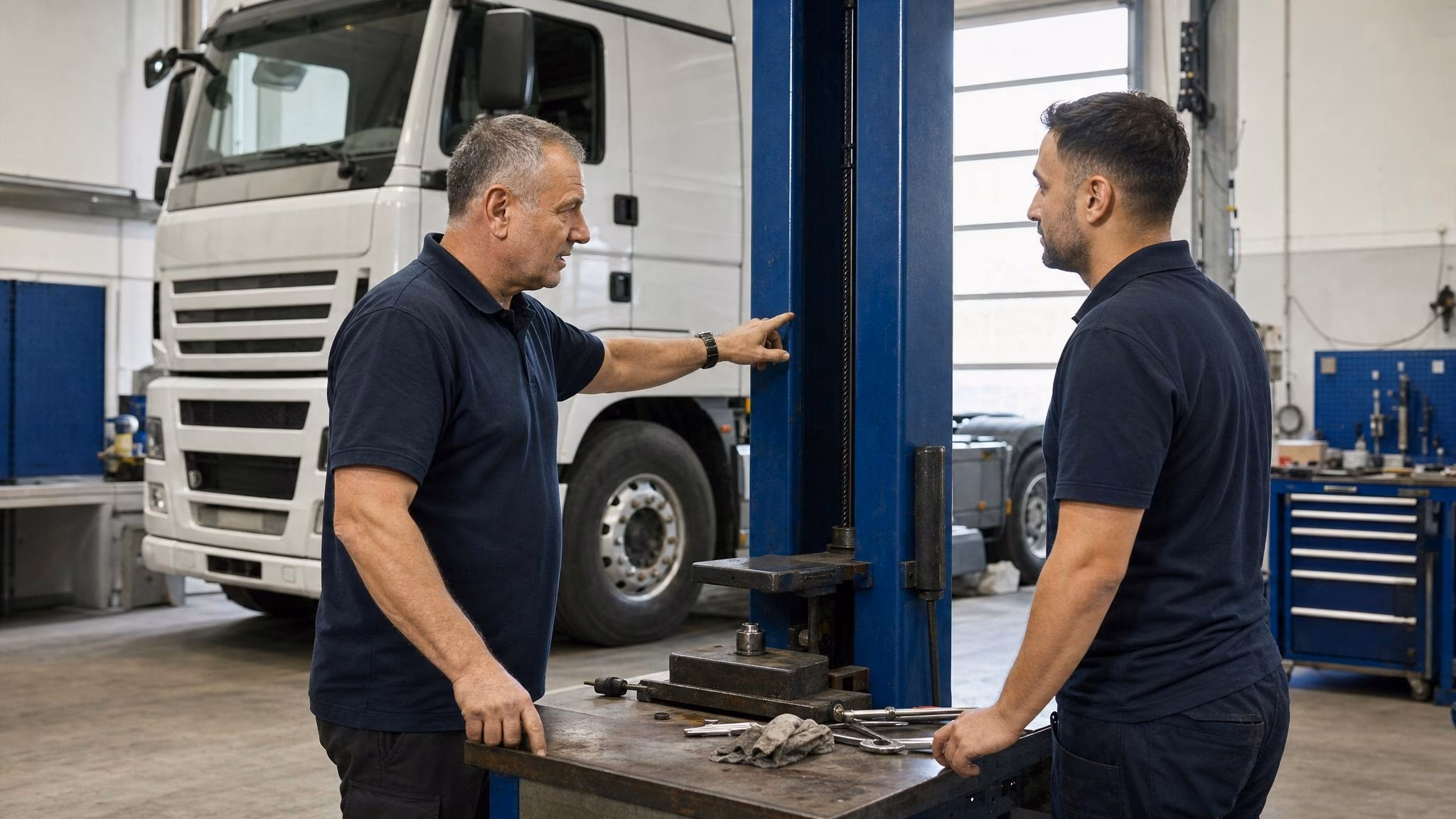

Die gesetzliche Mindestanforderung ist eine jährliche Prüfung. In der Praxis empfehlen sich jedoch kürzere Intervalle: eine vierteljährliche Sichtprüfung durch geschultes eigenes Personal und eine halbjährliche Funktionsprüfung. Die jährliche Arbeitsmittelprüfung durch einen externen Sachkundigen dauert zudem typischerweise 2 bis 4 Stunden pro Hebebühne – abhängig von Typ und Komplexität des Systems. Verantwortlich ist nach EU 2009/104 der Betreiber; die Prüfung führt dabei eine befähigte Person gemäß nationaler Betriebssicherheitsvorschriften durch. Die lückenlose Dokumentation aller Prüfungen ist daher nicht nur gesetzlich vorgeschrieben, sondern schützt Sie auch im Haftungsfall.

Die Beschaffung einer Nutzfahrzeug-Hebebühne ist ein Projekt, das Sie strukturiert angehen sollten. Folgende fünf Schritte haben sich daher in der Praxis bewährt:

Der Wandel zur Elektromobilität betrifft auch die Werkstattausrüstung direkt. Hochvolt-Batterien von E-Lkw wiegen mehrere Tonnen und sitzen meist im Unterboden. Die Arbeit an diesen Komponenten stellt daher neue Anforderungen an Hebebühnen: isolierte Aufnahmepunkte, ESD-Schutz (elektrostatische Entladung), ausreichende Tragkraft für den Batterieausbau und gegebenenfalls eine spezielle Absenkvorrichtung für Batteriepakete.

Wenn Sie heute investieren, sollten Sie diese Anforderungen von Anfang an berücksichtigen. HV-taugliche Systeme liegen zwar preislich spürbar über konventionellen Modellen, doch dieser überschaubare Aufpreis sichert Ihre Investition langfristig ab. Weitere Hinweise zur Vorbereitung Ihrer Werkstatt auf Elektro-Nutzfahrzeuge finden Sie zudem in unserem Artikel E-Lkw in der Werkstatt.

Eine Hebebühne ist kein isoliertes Investment. Sie wirkt sich vielmehr auf Ihre gesamte Werkstattperformance aus – von der Durchlaufzeit über die Auslastung bis zur Gesamtrentabilität Ihres Betriebs. Die besten Ergebnisse erzielen daher Werkstätten, die ihre Hebebühnen-Investition in eine Gesamtstrategie einbetten: Welche Fahrzeugsegmente wollen Sie bedienen? Welche Servicepakete bieten Sie an? Wie entwickelt sich Ihr Flottenkundenstamm? Wer tiefer einsteigen möchte, findet zudem im Beitrag zu Auslastungsoptimierung weiterführende Hinweise.

Planen Sie daher vorausschauend. Eine heute installierte Hebebühne sollte mindestens 15 Jahre ihren Dienst tun. In diesem Zeitraum wird sich der Nutzfahrzeugmarkt nämlich grundlegend verändern – und Ihre Werkstattausrüstung muss mithalten können. Deshalb zahlt sich die Investition in Qualität und Zukunftssicherheit langfristig immer aus.
