ADAS-Kalibrierung: Die neue Pflicht in jeder modernen Werkstatt

Fahrerassistenzsysteme – kurz ADAS (Advanced Driver Assistance Systems) – sind in modernen Nutzfahrzeugen allgegenwärtig. Notbremsassistent, Spurhaltewarner, Abstandstempomat und Totwinkelüberwachung gehören bei neuen Lkw zur Serienausstattung. Was viele Werkstätten jedoch unterschätzen: Nach zahlreichen Reparatur- und Wartungsarbeiten müssen diese Systeme neu kalibriert werden. Unterbleibt die Kalibrierung, arbeiten die Assistenzsysteme fehlerhaft. Daraus folgen potenziell fatale Folgen für die Verkehrssicherheit und erhebliche Haftungsrisiken für die Werkstatt. Maßgebend sind die Kalibriervorgaben des jeweiligen Fahrzeugherstellers sowie die Typgenehmigungs-Rahmen der EU-Verordnung 2019/2144. Konkrete Kalibrierpflichten und -intervalle richten sich dabei immer nach den Vorgaben des jeweiligen Fahrzeugherstellers.

Dieser Artikel erklärt, warum die ADAS-Kalibrierung in der Werkstatt zur Pflichtleistung jeder modernen NFZ-Werkstatt wird, welche Ausrüstung Sie benötigen und wie sich die Kalibrierung in den Werkstattprozess einfügt. Wer bereits in moderne Lkw-Diagnose investiert hat, schafft zudem die technische Grundlage für diesen nächsten Schritt.

Die ADAS-Kalibrierung ist ein technisches Verfahren. Dabei justieren Sie Fahrerassistenzsysteme wie Notbrems-Assistent, Spurhalte-Assistent und adaptiven Tempomat nach Eingriffen exakt neu. Seit der EU-Verordnung 2019/2144 ist sie zudem in allen neuen Lkw Pflicht und entscheidet somit über die Verkehrssicherheit im gesamten Betrieb.

ADAS-Systeme nutzen Kameras, Radarsensoren, Lidarsensoren und Ultraschallsensoren, um die Umgebung des Fahrzeugs zu erfassen. Diese Sensoren sind mit höchster Präzision ausgerichtet. Bereits eine Abweichung von wenigen Millimetern oder Bruchteilen eines Grads hat daher Folgen: Ein Notbremsassistent löst zu spät oder gar nicht aus, ein Spurhaltewarner erzeugt falsche Warnungen oder der Abstandstempomat berechnet falsche Abstände. Wer tiefer einsteigen möchte, findet zudem im Beitrag zu präventive Wartung weiterführende Hinweise.

Die EU-Verordnung (EU) 2019/2144 schreibt für neue Nutzfahrzeuge eine Reihe von Assistenzsystemen verpflichtend vor. Dadurch steigt die Zahl der Fahrzeuge mit kalibrierungspflichtigen Systemen deutlich. Der Großteil der neu zugelassenen Nutzfahrzeuge verfügt bereits heute über mehrere ADAS-Systeme. Für Werkstätten bedeutet das somit: Kalibrierkompetenz wird zu einem immer wichtigeren Bestandteil des Leistungsportfolios.

Die Haftungsfrage ist eindeutig. Führt eine Werkstatt einen Windschutzscheibentausch durch und kalibriert dabei die Frontkamera nicht neu, haftet sie für Fehlfunktionen des Notbremsassistenten. Das gilt ebenso für Spurarbeiten, Achsvermessungen und Stoßfängerarbeiten, bei denen Radarsensoren betroffen sein können. Die Dokumentation der durchgeführten Kalibrierung ist daher nicht nur gute Praxis, sondern ein juristischer Schutzschild.

Die Kalibrierung von ADAS-Sensoren erfolgt in zwei grundlegend verschiedenen Verfahren. Diese müssen Sie je nach System und Hersteller einzeln oder in Kombination anwenden.

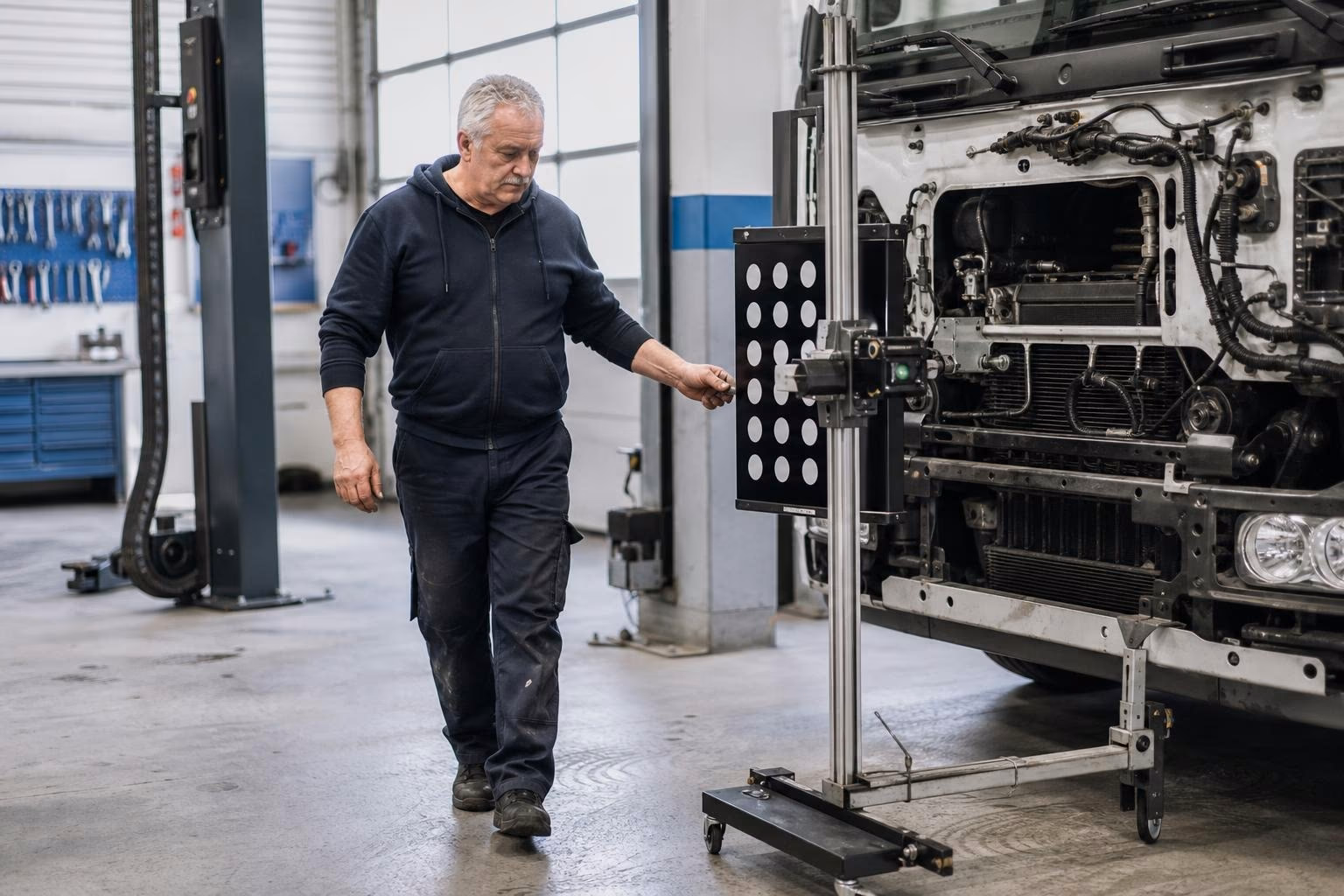

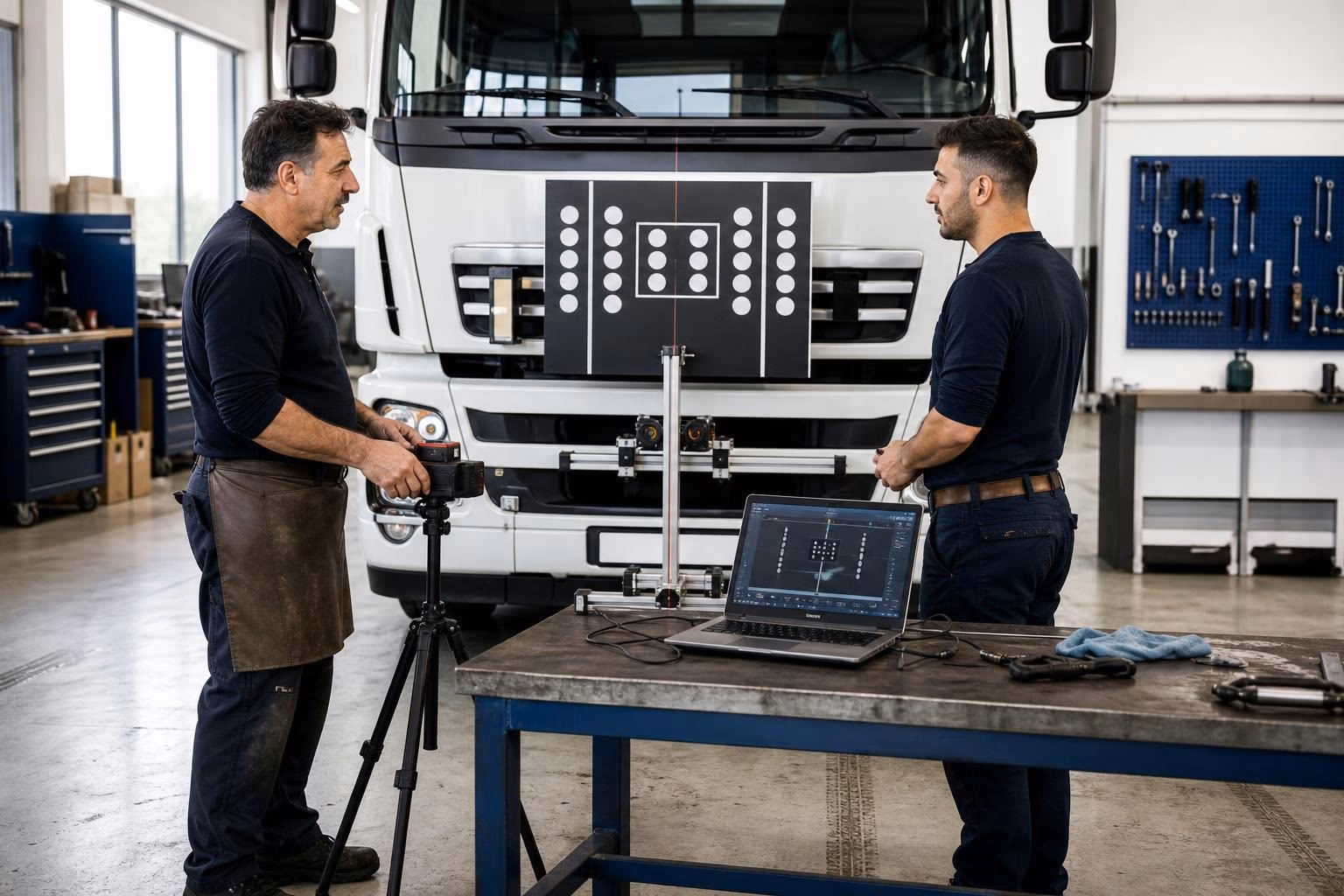

Bei der statischen Kalibrierung positionieren Sie spezielle Zielscheiben (Targets) und Kalibriertafeln in definiertem Abstand und exakter Ausrichtung vor dem Fahrzeug. Das Fahrzeug steht dabei auf einer ebenen Fläche. Anschließend versetzt die Diagnosesoftware die Sensoren in den Kalibriermodus, und diese richten sich anhand der Targets neu aus. Die statische Kalibrierung dauert in der Praxis typischerweise 30 bis 90 Minuten pro System. Zudem erfordert sie einen dedizierten Platz in der Werkstatt mit ausreichend Freiraum (mindestens 8 bis 10 Meter vor dem Fahrzeug).

Die dynamische Kalibrierung erfolgt während einer Testfahrt. Zunächst versetzt die Diagnosesoftware die Sensoren in den Lernmodus. Anschließend kalibriert sich das System anhand realer Fahrbahnmarkierungen, Schilder und Verkehrssituationen. Die Fahrt muss dabei unter definierten Bedingungen stattfinden: trockene Fahrbahn, gute Sichtverhältnisse, definierter Geschwindigkeitsbereich und ausreichende Fahrstrecke (in der Praxis 15 bis 30 km). Nicht alle Systeme unterstützen die dynamische Kalibrierung. Frontkameras erfordern daher fast immer eine statische Kalibrierung als Basiseinstellung.

Folgende Komponenten benötigen Sie für einen einsatzfähigen Kalibrierarbeitsplatz:

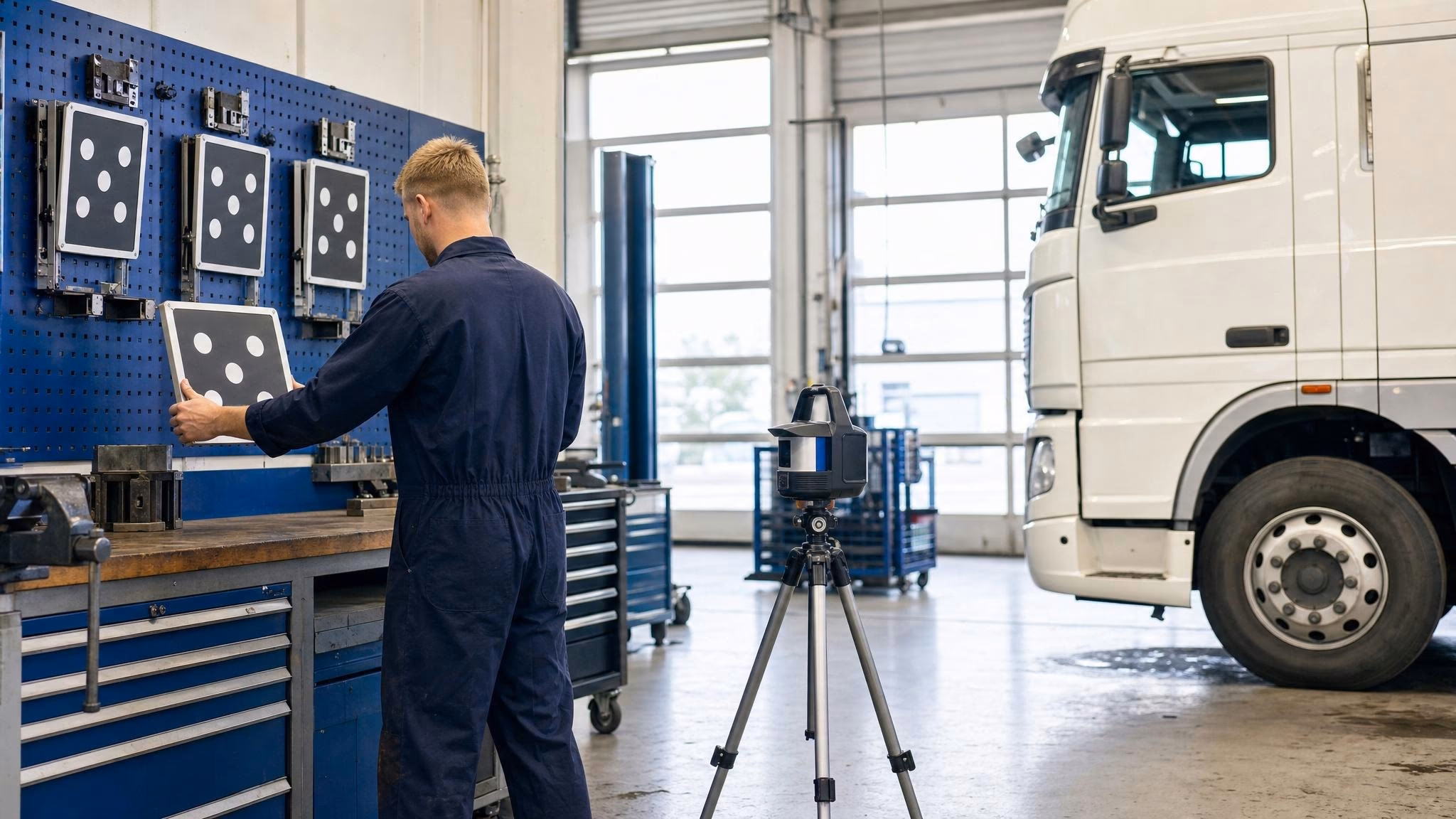

Ein universeller Kalibrierrahmen für Nutzfahrzeuge muss in Höhe und Breite verstellbar sein, um verschiedene Fahrzeugtypen und Sensorpositionen abzudecken. Er ist somit das zentrale mechanische Grundgerüst jedes Kalibrierarbeitsplatzes. Die Targets (Zielscheiben) sind dagegen herstellerspezifisch: Ein Grundsatz umfasst typischerweise Targets für die gängigsten Fabrikate (Mercedes-Benz, MAN, DAF, Volvo, Scania, Iveco). Neue Targets für weitere Fabrikate können Sie bei Bedarf modular ergänzen. Dadurch wird der Kalibrierarbeitsplatz zu einer skalierenden Investition, die mit dem betreuten Markenspektrum mitwächst.

Nicht jedes Diagnosegerät beherrscht die ADAS-Kalibrierung. Sie benötigen daher moderne Mehrmarken-Diagnoseplattformen mit herstellerübergreifender ADAS-Unterstützung. Alltrucks-Partnerwerkstätten arbeiten hier mit der Alltrucks Mehrmarkendiagnose – dem Alltrucks KTS Truck V3 (von Bosch mit Knorr-Bremse-Integration) für zukünftige Fahrzeuggenerationen. Die abgedeckten Fabrikate und Sensortypen sind dabei vom jeweils aktuellen Softwarestand abhängig. Zudem müssen Sie die Software regelmäßig aktualisieren, denn Hersteller führen laufend neue Sensorgenerationen und Kalibrierprotokolle ein. Kalkulieren Sie deshalb von Beginn an ein laufendes Software-Update-Budget ein. Es ist die wichtigste Voraussetzung dafür, dass die Plattform über Jahre hinweg die aktuelle Fahrzeuggeneration abdeckt. Die Abdeckung bei Heavy-Duty hängt außerdem vom OEM und der verfügbaren Kalibrierausrüstung ab. Welche Konfiguration zum eigenen Betrieb passt, besprechen wir gerne gemeinsam.

Oft übersehen, aber entscheidend: Der Boden im Kalibrierbereich muss eben sein, denn eine Neigung von mehr als 1 Grad kann die Kalibrierung verfälschen. Prüfen Sie die Ebenheit daher mit einer Wasserwaage oder einem Rotationslaser. Gegebenenfalls ist anschließend eine Bodensanierung oder der Einsatz von Ausgleichsplatten erforderlich. Zudem müssen Sie das Fahrzeug exakt rechtwinklig zum Kalibrierrahmen ausrichten. Hierfür gibt es Laser-Ausrichtsysteme als eigenständige Komponente oder bereits integrierte Lösungen im Kalibrierrahmen.

Die Liste der Arbeiten, nach denen eine ADAS-Neukalibrierung erforderlich ist, ist umfangreicher als viele Werkstätten annehmen. Die wichtigsten Auslöser:

• Windschutzscheibentausch: Frontkamera sitzt hinter der Scheibe – immer statische Kalibrierung erforderlich
• Stoßfänger vorn/hinten: Radarsensoren sitzen häufig im oder hinter dem Stoßfänger
• Spurarbeiten und Achsvermessung: Fahrwerksänderungen beeinflussen die Sensorausrichtung
• Lenkungsarbeiten: Lenkwinkelsensor muss nach Einstellung neu angelernt werden
• Fahrwerksarbeiten: Änderung der Fahrzeughöhe beeinflusst Kamerawinkel
• Spiegelersatz: Seitliche Kameras und Totwinkel-Sensoren in Spiegelgehäusen
• Software-Update der Steuergeräte: Kann ADAS-Parameter zurücksetzen
• Reifenwechsel mit geänderter Dimension: Beeinflusst Raddrehzahlsensorik und Abstandsberechnung

Die Kalibrierung von Fahrerassistenzsystemen ist zunächst eine technische Pflicht, die aus der Herstellervorgabe und der Haftungslage folgt. Sie ist zugleich ein zusätzliches Leistungsfeld, für das spezialisierte Ausrüstung, geschultes Personal und hohe Sorgfalt erforderlich sind. Wie sich das betriebswirtschaftlich einordnen lässt – Stundensatz, Taktung, Auslastung – hängt dagegen stark vom Betrieb, vom Markenmix und vom regionalen Umfeld ab. Wer tiefer einsteigen möchte, findet zudem im Beitrag zu Werkstatt-Rentabilität weiterführende Hinweise.

Rechenbeispiel mit offengelegter Logik (rein illustrativ, keine Zusage): Werden z. B. 5 Kalibrierungen pro Woche zu je 1,5 Stunden erbracht, ergeben sich 7,5 Kalibrier-Fakturastunden pro Woche und auf das Jahr hochgerechnet rund 390 Stunden. Ob sich die Ausstattung daraus trägt, hängt allerdings vom tatsächlichen Kalibrier-Aufkommen, vom durchsetzbaren Stundensatz und vom Fabrikats-Mix in der Region ab. Für die konkrete Einordnung im eigenen Betrieb sprechen Sie uns daher gerne an. Auslastung, Nachbarwettbewerb und Ausstattungsstufe gehen wir gemeinsam durch.

Die ADAS-Kalibrierung in der Werkstatt ist heute noch nicht in jeder freien NFZ-Werkstatt verfügbar. Wer die Leistung im eigenen Haus anbietet, hält daher den Reparaturprozess zusammen und muss Kalibrier-Schritte nicht an externe Dienstleister abgeben. Für Flottenkunden kann das zudem ein relevanter Faktor bei der Wahl des Servicepartners sein. Wie stark, hängt allerdings vom regionalen Umfeld und vom Fabrikats-Mix ab.

Jeder Hersteller hat eigene Kalibrierprotokolle, Targets und Softwareanforderungen. Für freie Werkstätten, die mehrere Marken betreuen, bedeutet das daher: herstellerübergreifende Lösungen sind Pflicht. Moderne Mehrmarken-Diagnosegeräte unterstützen zudem alle relevanten NFZ-Marken in einer Plattform — die Abdeckung variiert allerdings je nach Hersteller-Freigabe. Prüfen Sie deshalb vor der Anschaffung, welche Fabrikate unterstützt werden und wie schnell Updates für neue Modelle verfügbar sind.

Die statische Kalibrierung erfordert 8 bis 10 Meter Freiraum vor dem Fahrzeug – in bestehenden Werkstatthallen oft eine Herausforderung. Es gibt jedoch mehrere Lösungsansätze: zunächst die Nutzung einer separaten Halle oder eines überdachten Außenbereichs. Außerdem flexible Kalibrierrahmen, die Sie nach der Kalibrierung verstauen können. Schließlich eine zeitliche Entzerrung außerhalb der Hauptarbeitszeiten.

Jede durchgeführte Kalibrierung müssen Sie dokumentieren: Datum, Fahrzeugidentifikation, durchgeführte Kalibrierung, Messwerte vor und nach der Kalibrierung sowie den Namen des durchführenden Mitarbeiters. Diese Dokumentation ist somit Ihre Absicherung im Haftungsfall und zugleich ein Qualitätsnachweis gegenüber dem Kunden. Moderne Diagnosesysteme erstellen den Kalibrierbericht zudem automatisch. Stellen Sie daher sicher, dass er gespeichert und dem Kunden übergeben wird.
